諸如圖1所示的燈桿，可以遠離建筑物，也可以離建筑物較近。后者可與建筑物防雷一起考慮，暫且不表。本文主要說說前者，由于燈桿遠離建筑可采用TT接地系統。

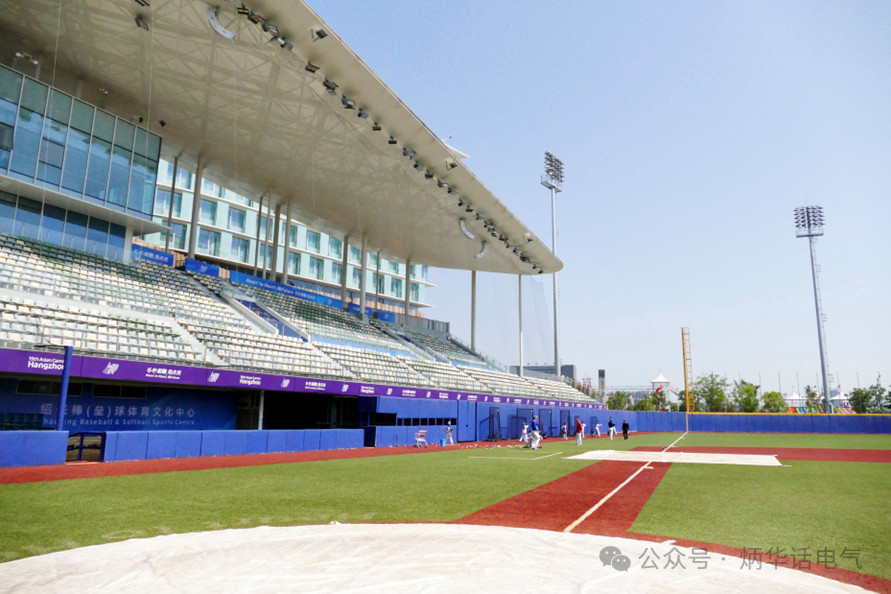

                                            圖1  燈桿實例

1 防雷

室外體育場場地照明燈桿應采用接閃桿作為接閃器。由于場地屬于開闊地，燈桿自然就是突出的構筑物。燈桿上的燈具和附件需在接閃桿保護范圍內，這一點比較好滿足。接閃桿需固定在燈桿上，安裝時要格外小心，燈桿越高晃動越厲害。當金屬燈桿能滿足防雷要求時，燈桿金屬結構可兼作接閃器和引下線，主要是材質、規格、電氣連通性等需滿足《建筑物防雷設計規范》GB 50057-2010的要求。

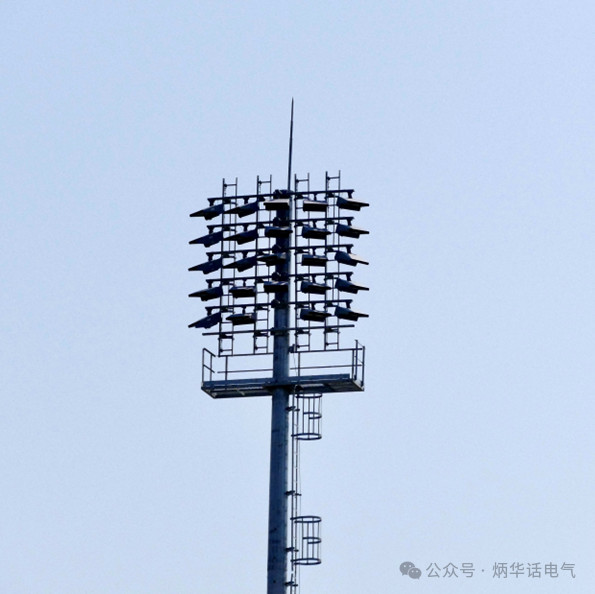

                                            圖2  接閃桿一例

2 SPD的設置

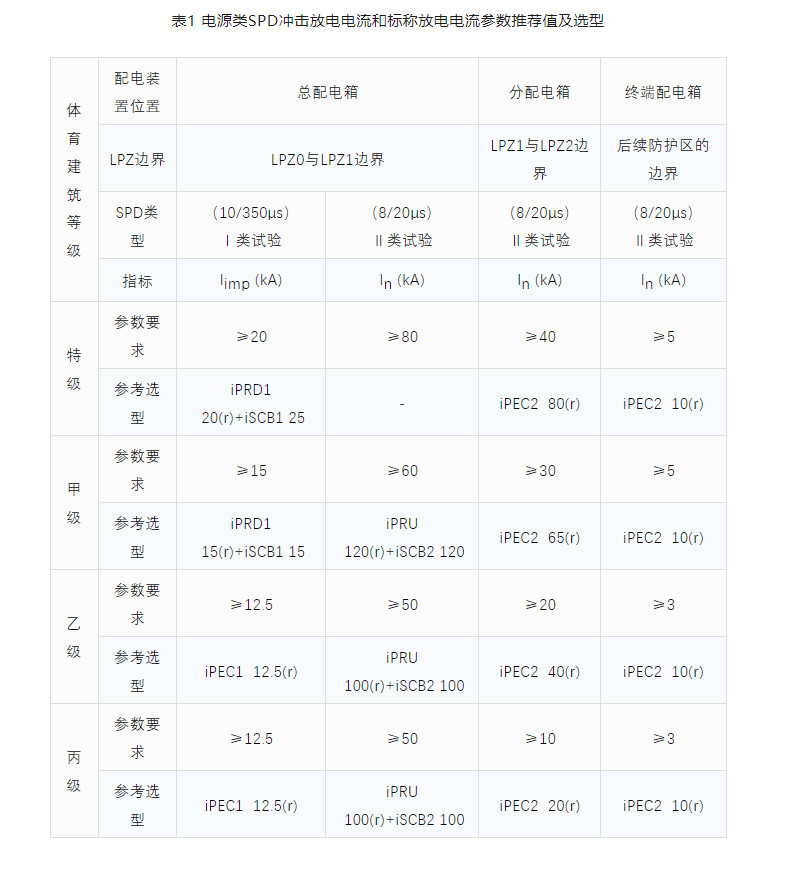

燈桿、燈具及其配電箱(柜)、控制系統等均處在LPZ0A區，需設置電涌保護器（SPD）。下面以施耐德萬高的SPD為例進行說明，考慮到電源從體育場建筑引來，需系統設置SPD，設置建議如表1所示。終端配電箱內也需設置Ⅰ類試驗的SPD。

3 接地

燈桿接地不僅僅防雷接地，還包括TT系統負荷側接地、保護接地等，接地電阻值取較小者，一般不小于30Ω。

根據《體育建筑電氣設計規范》JGJ 354-2014第12.4.4條規定，室外比賽場地的燈桿應成組或單獨接地，當燈桿距離建筑物較近時，應將燈桿接地體與建筑物防雷接地體可靠連接。

室外照明金屬燈桿、配電箱和控制箱的金屬箱體等應可靠接地，此接地屬于保護接地，出于安全考慮。

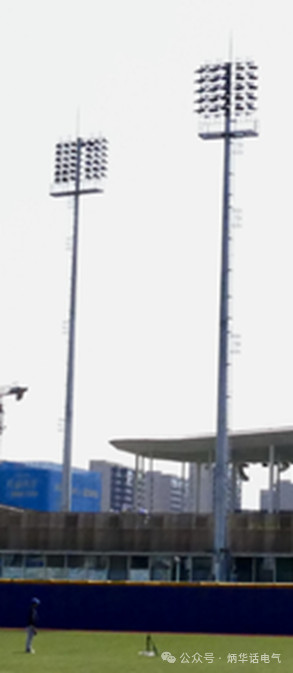

                                            圖3  燈桿實例
